El sistema de engranes de la hamaca manual: La pieza que pocos entienden, pero todos usan.
- Surmac Mexico
- hace 6 días
- 4 min de lectura
Cada vez que alguien gira la manivela de un malacate, está usando un sistema de engranes sin pensarlo dos veces. Pocos se preguntan cómo es posible que una sola persona levante, con el esfuerzo de su brazo, una plataforma con varios cientos de kilos de peso. La respuesta está en un principio mecánico centenario: la reducción por engranes.
01La pregunta que casi nadie se hace
¿Cómo una sola persona levanta cientos de kilos girando una manivela?
Es un hecho tan cotidiano en obra que rara vez se cuestiona: un operador gira la manivela del malacate con relativa facilidad, y del otro lado, la plataforma con material, herramienta y hasta otra persona sube de forma constante y controlada.
Esto no ocurre porque el operador tenga una fuerza excepcional, sino porque el sistema de engranes dentro del malacate transforma ese esfuerzo de una forma muy específica: reduce la velocidad del movimiento a cambio de multiplicar considerablemente la fuerza disponible. Es el mismo principio detrás de una bicicleta con cambios, una llave de cubo con extensión, o un gato hidráulico, aplicado a la elevación de carga.
02El principio mecánico
Reducción de engranes: menos velocidad a cambio de más fuerza
Dentro del malacate hay al menos dos engranes de tamaño distinto trabajando en conjunto: uno pequeño (el piñón), conectado directamente a la manivela, y uno considerablemente más grande, conectado al eje del tambor donde se enrolla el cable.
Cuando el piñón pequeño gira una vuelta completa, el engrane grande gira solo una fracción de esa vuelta, porque tiene muchos más dientes que recorrer con cada giro del piñón. Esa diferencia de tamaño es la que multiplica la fuerza: el mismo esfuerzo aplicado en la manivela se traduce en una fuerza mucho mayor en el tambor, a cambio de que el tambor gire más lento que la manivela.
Fuerza disponible en el tambor ≈ Fuerza aplicada × Relación de engranes
A mayor diferencia de tamaño entre piñón y engrane mayor, mayor multiplicación de fuerza
Un ejemplo cotidiano del mismo principioEs la misma razón por la que resulta más fácil aflojar un tornillo con una llave larga que con una corta: no se hace menos esfuerzo en términos absolutos, pero ese esfuerzo se aplica de forma más eficiente gracias a la ventaja mecánica de la palanca. Los engranes hacen algo equivalente, pero de forma continua y rotativa.

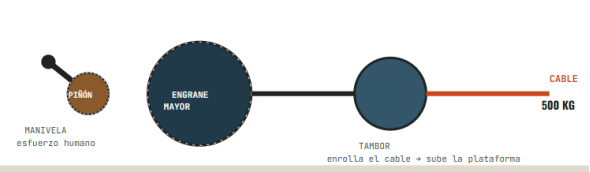

03El recorrido completo
De la mano del operador al cable que sostiene la plataforma
01
La manivela recibe el esfuerzo humano
El operador aplica fuerza girando la manivela, conectada directamente al piñón más pequeño del sistema.
02
El piñón transmite el giro al engrane mayor
Los dientes de ambos engranes se acoplan, transfiriendo el movimiento de uno a otro con la reducción de velocidad correspondiente.
03
El engrane mayor gira el eje del tambor
Con la fuerza ya multiplicada por la relación de engranes, el eje del tambor gira con la potencia suficiente para levantar la carga.
04
El tambor enrolla el cable
El cable de acero se enrolla progresivamente en el tambor, elevando la plataforma de forma constante y controlada.
05
El trinquete asegura la posición
En cada punto del recorrido, el trinquete de retención impide que el sistema gire en reversa por el propio peso de la carga.
04Por qué el material de los dientes importa
La fricción entre engranes también forma parte del diseño
Cada vez que dos engranes se acoplan, sus dientes están en contacto y fricción constante, girando miles de veces a lo largo de la vida útil del equipo. Por eso, en los malacates manuales de buena calidad, los engranes suelen fabricarse en bronce: un material con bajo coeficiente de fricción frente al acero, que reduce el desgaste progresivo de los dientes y mantiene el sistema funcionando con precisión durante más tiempo.
Un engrane desgastado no solo pierde eficiencia: puede generar juego entre dientes, movimientos menos suaves o mayor esfuerzo del necesario para el operador. Por eso la inspección periódica del sistema de engranes —buscando desgaste, ruido inusual o resistencia excesiva al girar— forma parte del mantenimiento preventivo recomendado para cualquier malacate manual.
05Resumen técnico
Los conceptos clave del sistema en una tabla
Elemento | Función dentro del sistema |
Piñón (engrane pequeño) | Recibe el giro directo de la manivela |
Engrane mayor | Multiplica la fuerza disponible, reduce la velocidad de giro |
Eje del tambor | Transmite el giro ya potenciado hacia el enrollado del cable |
Trinquete de retención | Impide el giro inverso del sistema bajo carga |
Material de los engranes (bronce) | Reduce fricción y desgaste en el contacto entre dientes |
Dudas comunes sobre el sistema de engranes
¿Por qué el malacate se siente "pesado" de girar aunque tenga engranes?
Es normal sentir resistencia al girar la manivela, ya que se está levantando carga real; lo que hacen los engranes es reducir esa resistencia a un nivel manejable para una persona, no eliminarla por completo.
¿Se puede dañar el sistema de engranes por sobrecarga?
Sí, exceder la capacidad de carga del malacate (500 kg) puede generar un esfuerzo excesivo sobre los dientes de los engranes, aumentando el riesgo de desgaste prematuro o falla del mecanismo.
¿Todos los malacates manuales usan el mismo tipo de engranes?
El principio de reducción por engranes es el mismo en la mayoría de los malacates manuales de este tipo, aunque el material, la relación exacta entre engranes y otros detalles de diseño pueden variar según el fabricante y modelo.
¿Cómo sé si los engranes de mi malacate están desgastados?
Señales comunes incluyen ruido inusual al girar la manivela, sensación de "juego" o holgura en el movimiento, o mayor esfuerzo del habitual para lograr el mismo desplazamiento de carga.
¿SURMAC México da mantenimiento al sistema de engranes de malacates ya en uso?
Sí. En SURMAC México ofrecemos revisión y refacciones para malacates manuales, incluyendo el sistema de engranes, para que tu equipo se mantenga funcionando de forma segura y eficiente.
SURMAC México — malacates manuales para hamacas de construcción
La mecánica correcta detrás de cada malacate
En SURMAC México distribuimos hamacas manuales HYPERMAQ y ALBA equipadas con sistema de engranes diseñado para multiplicar la fuerza del operador de forma segura y eficiente, con capacidad de 500 kg. También contamos con refacciones para dar mantenimiento al sistema de engranes de equipos que ya están en operación.
